模具硅膠分為室溫硫化硅膠和高溫硫化硅膠,價格相差很遠，主要是根據(jù)產(chǎn)品生產(chǎn)的要求來選擇，以下介紹的是硅膠刷模的操作方法。

硅膠開模形式的選擇和模線的選擇非常重要，一是為了取模方便，二是模線應選在不影響產(chǎn)品的整體效果，三是不影響產(chǎn)品質量，封模線時要的料多，產(chǎn)品開裂就容易出現(xiàn)；四是減少下流程操作工序，比如開一半模。

為防止硅膠四處流動把模種用木方或木板固定在一個規(guī)則范圍中，開片模時用木板和油泥隔開先開的那一部分，要求油泥與模種間沒有縫隙，油泥表面光滑平整。在上述工作準備完以后，接著在石膏?；蚰７N上涂上凡士林或噴上脫模劑，光滑產(chǎn)品要求用干凈的純棉布沾上凡士林均勻地涂在模種上，保持30分鐘使模種充分吸收凡士林，再用干凈的純棉布把模種表面擦干凈，要求表面光亮；而有肌理的產(chǎn)品只要均勻地涂上凡士林就可以了。

按配方將硅膠調好。攪拌硅膠時應使固化劑和硅膠充分混勻，盡量減少空氣混入膠內，光滑產(chǎn)品最好在涂第一層膠時抽一次真空，真空度要求-0.1Mpa時保持7-8秒鐘。

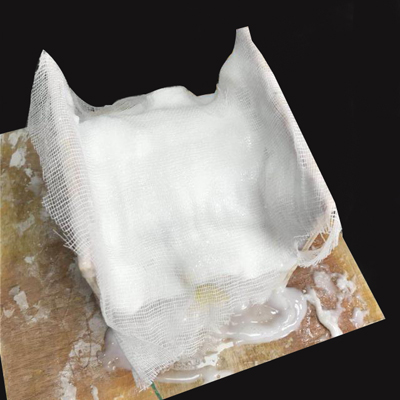

硅膠配好后應及時制模。將膠液用滴流的方式倒在模種的最高部位，讓其自然流淌，流不到位的地方用油畫筆刷到位，如果是片模硅膠不但充滿整個產(chǎn)品而且膠泥上也要刷均勻。每一個產(chǎn)品至少刷三層硅膠每一層硅膠的厚度為1mm，在刷硅膠的過程中，要求每一層固化后才能刷另外一層，在刷第三層時要在第二層上面加一層紗布來增加硅膠的強度。整個模具硅膠部分根據(jù)產(chǎn)品的大小不同的要求厚度控制在3-4mm，寬度不大于產(chǎn)品寬度60 mm。硅膠開始凝固時間為20分鐘。

更多操作細節(jié)，請購買我們宏圖模具硅膠原料，可為你提供一對一的指導。
